Block máy lạnh công nghiệp: Cấu tạo, nguyên lý và cách chọn

Block máy lạnh công nghiệp quyết định năng suất lạnh, độ ổn định và điện năng của toàn hệ thống. Bài viết dành cho chủ nhà xưởng, kho lạnh muốn hiểu rõ cấu tạo, nguyên lý, cách chọn, dấu hiệu hỏng và quy trình thay thế. Qua đó, bạn có thể đánh giá hiện trạng, hạn chế dừng máy, kiểm soát chi phí dài hạn.

Block máy lạnh công nghiệp là gì?

Block máy lạnh công nghiệp (lốc lạnh hay máy nén lạnh) hút hơi môi chất áp suất thấp từ dàn bay hơi, sau đó nén lên áp suất và nhiệt độ cao. Chênh lệch áp suất giúp môi chất tuần hoàn qua dàn ngưng, van tiết lưu và dàn bay hơi.

Trong điều hòa nhà xưởng, chiller và kho lạnh, máy nén thường chạy dài giờ dưới tải lớn. Công suất có thể từ khoảng 3 HP đến hàng trăm HP. Kỹ sư cần đối chiếu năng suất lạnh tại đúng điều kiện vận hành, không chọn máy theo HP đơn thuần.

Máy nén không biến hơi gas thành lỏng. Đầu đẩy vẫn là hơi quá nhiệt. Môi chất chỉ hóa lỏng tại dàn ngưng sau khi thải nhiệt. Đây là cơ sở để đọc đúng thông số hệ thống.

Vai trò của máy nén trong hệ thống lạnh công nghiệp

Máy nén duy trì chênh áp để môi chất hấp thụ nhiệt tại dàn lạnh và thải nhiệt tại dàn nóng. Khi hiệu suất nén giảm, phòng hoặc kho khó đạt nhiệt độ dù quạt vẫn chạy. Model phù hợp giúp hồi dầu ổn định và giữ nhiệt độ đầu đẩy trong giới hạn. Chọn sai công suất hoặc dải ứng dụng dễ gây hao điện, quá dòng, hồi lỏng và cháy cuộn dây.

Cần kiểm tra hệ thống lạnh tại Bình Dương? Điện Lạnh Typhaco chuyên sửa chữa, bảo trì và lắp đặt máy lạnh dân dụng, máy lạnh công nghiệp, kho lạnh, kho đông lạnh tại Bình Dương cùng khu vực lân cận.

Cấu tạo block máy lạnh và nguyên lý hoạt động

Cấu tạo thay đổi theo công nghệ, song các dòng máy đều có cụm nén, động cơ, đường hút, đường đẩy và hệ bôi trơn. Hai cơ cấu phổ biến được trình bày dưới đây.

Chu trình nén hơi cơ bản

Hơi áp suất thấp từ dàn bay hơi đi vào cửa hút. Cơ cấu nén làm áp suất và nhiệt độ tăng. Hơi nóng tới dàn ngưng để thải nhiệt, hóa lỏng, qua van tiết lưu rồi trở lại dàn bay hơi. Chu trình ổn định cần độ quá nhiệt phù hợp, gas đủ, dầu hồi tốt và dàn sạch. Áp suất hút quá thấp, nhiệt độ ngưng tụ cao hoặc hồi lỏng đều gây hại cho máy.

Cơ cấu piston

Piston, xi lanh, tay biên, trục khuỷu và hai van tạo nên cụm nén. Piston đi xuống để hút hơi, đi lên để nén và đẩy hơi sang dàn ngưng.

Cơ cấu scroll

Scroll dùng một đĩa xoắn cố định và một đĩa chuyển động lệch tâm. Các túi hơi khép dần về tâm, làm thể tích giảm. Máy chạy êm, ít xung động và đạt hiệu suất cao.

Các loại block/ máy nén lạnh công nghiệp phổ biến

Mỗi công nghệ có dải tải và yêu cầu bảo dưỡng riêng. Dưới đây là năm nhóm phổ biến.

• Máy nén piston: Piston hợp với công suất nhỏ đến trung bình, nhiệt độ thấp. Dòng bán kín có thể sửa, song rung và nhiều chi tiết ma sát.
• Máy nén scroll: Scroll gọn, êm, hiệu suất cao. Mỗi máy thường khoảng 3–15 HP và có thể ghép song song. Dòng này hợp với chiller nhỏ, kho mát.
• Máy nén rotary và swing: Rotary dùng cánh gạt hoặc con lăn; swing tích hợp hai phần này để giảm ma sát. Cả hai đều gọn, rung thấp, hợp với biến tần.
• Máy nén trục vít: Trục vít dùng rôto ăn khớp, hợp với tải từ vài chục đến hàng trăm tấn lạnh. Dòng gas ổn định, khả năng chỉnh tải linh hoạt.
• Máy nén ly tâm: Ly tâm dùng bánh công tác và bộ khuếch tán để tăng áp. Dòng này hợp với chiller rất lớn, chạy êm, COP cao.

Dấu hiệu block máy lạnh công nghiệp gặp sự cố

Sự cố có thể bắt nguồn từ máy nén, nguồn điện, gas hoặc dàn trao đổi nhiệt. Cần đo dòng, điện trở cuộn dây, áp suất, độ quá nhiệt và nhiệt độ đầu đẩy. Dấu hiệu đáng chú ý gồm:

• Máy nén không khởi động, phát tiếng ù hoặc bảo vệ nhảy.
• Dòng cao hơn định mức; thân máy nóng bất thường.
• Chênh lệch áp suất hút và đẩy thấp.
• Cụm nén phát tiếng gõ hoặc rung mạnh.
• Kho giảm nhiệt chậm, máy chạy kéo dài.
• Dầu có mùi khét, cuộn dây chạm vỏ.

Đóng tuyết đường hút chưa đủ để kết luận block hỏng. Tác nhân có thể là gió yếu, van tiết lưu, thiếu tải hoặc hồi lỏng. Kỹ thuật viên cần loại trừ từng khả năng. Dàn ngưng bẩn, quạt yếu, sai lượng gas, hồi lỏng, mất pha và sụt áp thường gây hỏng máy. Dầu sai loại, ẩm, cặn hàn hoặc axit cũng có thể phá hủy block mới.

Cách chọn block máy lạnh công nghiệp phù hợp

Chọn máy nén theo diện tích hoặc HP dễ sai. Tải lạnh còn phụ thuộc thể tích, cách nhiệt, nguồn sinh nhiệt, sản phẩm, thời gian hạ nhiệt và tần suất mở cửa. Với kho đông, nhiệt độ bay hơi tác động mạnh tới năng suất thực.

Trước khi đặt mua, cần đối chiếu các tiêu chí sau:

• Năng suất tại đúng nhiệt độ bay hơi và ngưng tụ.
• Môi chất, dầu và giới hạn nhiệt độ đầu đẩy.
• Nguồn điện, số pha, tần số, dòng khởi động.
• Kích thước ống, chân đế và kiểu vỏ máy.
• Dải trung nhiệt, thấp nhiệt hoặc điều hòa.
• Linh kiện, CO/CQ, bảo hành và hỗ trợ kỹ thuật.

Copeland, Danfoss, Bitzer, Daikin, Panasonic, Maneurop và Tecumseh đều có dòng uy tín. Tuy vậy, tên hãng không thay thế bước tính tải. Model phải đúng vùng vận hành, tương thích dầu, gas và van tiết lưu.

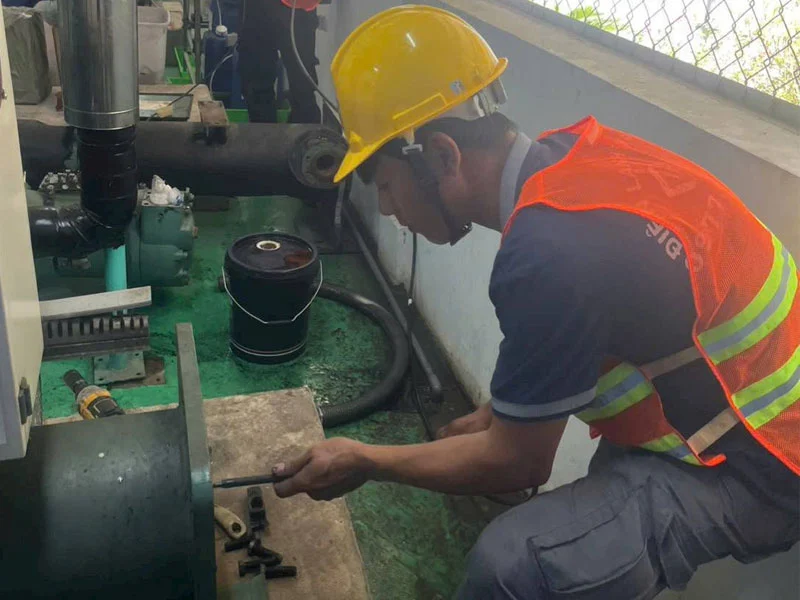

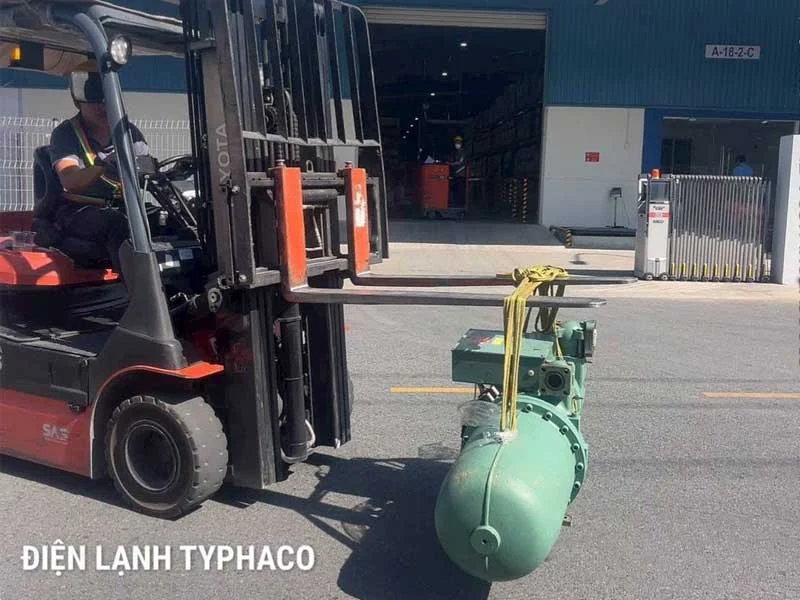

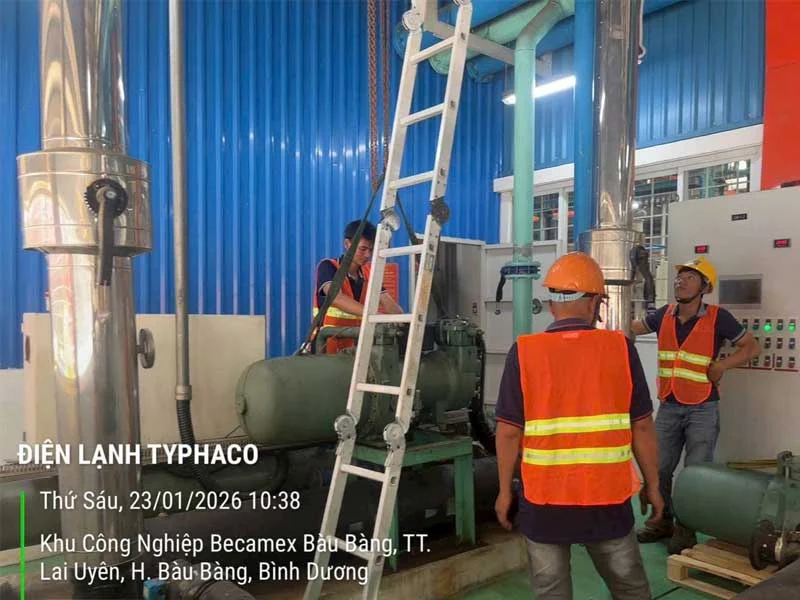

Quy trình thay block máy lạnh công nghiệp đúng kỹ thuật

Thay máy nén cần xử lý nguyên nhân gốc. Hệ thống còn axit, ẩm, cặn hoặc lỗi giải nhiệt có thể làm máy mới hỏng sớm. Quy trình gồm:

1. Ghi mã máy, nguồn điện, áp suất và lịch sử lỗi.
2. Kiểm tra dàn, van, mạch điện; xác định nguyên nhân.
3. Thu hồi môi chất, cô lập nguồn điện.
4. Tháo máy cũ, làm sạch đường ống khi cần.
5. Lắp đúng model, thay lọc sấy, hàn trong dòng nitơ.
6. Thử kín bằng nitơ khô, hút chân không.
7. Nạp gas theo khối lượng hoặc dữ liệu thiết kế.
8. Chạy thử, ghi dòng, áp suất và nhiệt độ.

Không xả tự do môi chất hoặc dùng oxy thử kín. Nitơ phải qua van điều áp; khu vực hàn cần cách ly vật liệu dễ cháy. Hồ sơ bàn giao nên ghi loại gas, lượng nạp và thông số chạy thử.

Nên sửa hay thay máy nén block máy lạnh công nghiệp?

Máy bán kín có thể sửa khi van, gioăng hoặc vòng bi hỏng. Block kín rất khó can thiệp sâu. Cuộn dây cháy, chạm vỏ, cơ cấu bó cứng hoặc vỏ thủng thường cần thay sau khi xác định nguyên nhân. Hãy so tổng chi phí gồm giá máy, nhân công, gas, dầu, thời gian dừng và điện năng sau sửa. Báo giá cần dựa trên model, môi chất, nguồn điện và hiện trạng.

Từ kinh nghiệm hơn 10 năm trong ngành điện lạnh, đội ngũ kỹ thuật Typhaco ưu tiên vệ sinh dàn, đo cách điện, kiểm tra rò rỉ, đánh giá dầu và thử bảo vệ áp suất. Dữ liệu định kỳ giúp phát hiện sớm quá nhiệt, hụt gas hoặc suy giảm nén.

Block máy lạnh công nghiệp cần được chọn theo tải lạnh, môi chất và vùng vận hành, rồi lắp bằng quy trình chuẩn. Khi hệ thống giảm lạnh, ồn hoặc quá dòng, hãy kiểm tra đủ thông số trước khi kết luận. Điện Lạnh Typhaco nhận sửa chữa, bảo trì và lắp đặt máy lạnh, kho lạnh tại Bình Dương cùng khu vực lân cận.
